布尔逻辑(Boolean Logic)

布尔逻辑表达式将复杂的逻辑关系简化为基本的逻辑,并通过基本逻辑的运算来构建所需的逻辑表达式。这些表达式是数字电路设计的基础。

三种基本逻辑和Logic Completeness

对于三种最基本的逻辑NOT AND OR,需要掌握它们对应的真值表,书写形式(一般用A' AB A+B),以及图形表示

NOT AND OR合在一起,三者具有逻辑完备性,即它们可以表达世界上任何一种复杂的逻辑。这是为什么呢?

再复杂的逻辑都可以列出真值表(把逻辑表达式理解成一种函数,函数有多种表达形式,如解析式,表格式,图像式,逻辑表达式的字母形式就是一种解析式,而真值表就是一种表格式,它们表达的内容没区别,只是形式不同)列出真值表后,为了写出逻辑表达式,我们针对output是1的行,看input,如果input是1,那么就写这个input对应的字母,如果input是0,就写NOT input对应的字母,然后把所有input用AND组合起来。e.g inputABCD=1001的时候 output是1,那么就写AB'C'D 然后把每个output是1的行都这样写出来,再用OR连接,就是最终的逻辑表达式 e.g inputABCD = 0001的时候 output也是1 那么最后的function F = AB'C'D + A'B'C'D,用这样的方式,所有真值表都能转化成逻辑表达式。因此NOT AND OR具有逻辑完备性

逻辑完备性是非常重要的概念,逻辑表达式可能的情况非常多,不可能为每种情况创造一个逻辑关系,而希望用有限的逻辑关系表达无限的情况。

实际上有N个输入的情况,可能的逻辑表达式有\(2^{2^N}\)之多 如何理解\(2^{2^N}\)?1.N个input总共有\(2^N\)种可能的pattern,因为每个input可以选择是0还是1 e.g ABCD -> 2 * 2 * 2 * 2 = \(2^4\) (真值表总共有\(2^N\)行) 2.对于每个固定的pattern的输入 e.g ABCD = 1001 output可能的情况有2种(0/1),即真值表的每行有两种情况,所以总的情况有 2 * 2 * 2 * ...(乘\(2^N\)次,因为有\(2^N\)行) = \(2^{2^N}\)

知道了NOT AND OR逻辑完备性之后,我们如果能证明一个底层架构可以表示NOT AND OR三种逻辑,就相当于证明了它有逻辑完备性,可以表示世界上所有的逻辑关系

e.g1:下证NOR的logic completeness(即NOR一个逻辑,可以表达所有的逻辑表达式)

NOR:全0出1,有1出0 (即OR逻辑前面再加了个NOT)

  • NOT A = A NOR A -> A如果是0,那么全0出1,A如果是1,那么有1出0,正好符合NOT逻辑
  • A OR B = NOT(A NOR B) = (A NOR B) NOR (A NOR B) -> 负负得正,即然NOR是OR前面加个NOT,那么OR就是NOR前面再加个NOT,已知NOT可以用 A NOR A来实现
  • A AND B = (NOT A) NOR (NOT B) = (A NOR A) NOR (B NOR B) -> NOR 是全0出1,AND是全1出1,所以把输入反一下就好了,相当于在每个输入前加个NOT

e.g1:下证NAND的logic completeness(即NAND一个逻辑,可以表达所有的逻辑表达式)

NAND:全1出0,有0出1 (即AND逻辑前面再加了个NOT)

  • NOT A = A NAND A -> A如果是0,那么有0出1,A如果是1,那么全1出0,正好符合NOT逻辑
  • A AND B = NOT (A NAND B) = (A NAND B) NAND (A NAND B) ->负负得正,即然NAND是AND前面加个NOT,那么AND就是NAND前面再加个NOT,已知NOT可以用 A NAND A来实现
  • A OR B = (NOT A) NAND (NOT B) = (A NAND A) NAND (B NAND B) -> NAND 是有0出1,OR是有1出1,所以把输入反一下就好了,相当于在每个输入前加个NOT

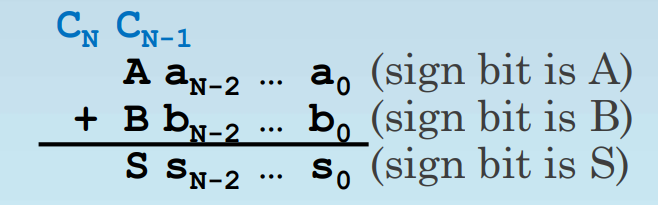

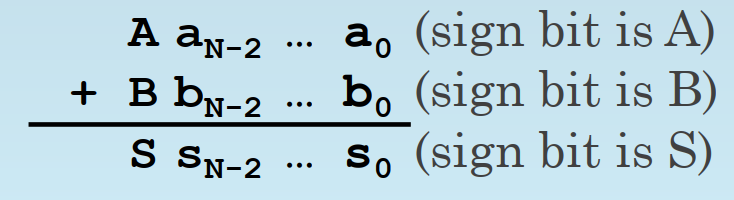

2's Complement Overflow的逻辑表达式

Image 1 Image 2

V = ABS' + A'B'S ABS'是1的情况就是ABS = 110,即两个负数相加得到正数,overflow;A'B'S是1的情况就是ABS = 001,即两个正数相加得到负数,overflow(参考2's complement

V = \(C_{n} \oplus C_{n-1}\) 最高位和次高位如果有且仅有一个进位,就是overflow,从概念的角度理解:

  • 一正一负不会overflow -> 假设\(C_{n-1}\) = 1,因为一正一负A和B有且仅有一个是1,1 + 1 = 10,进位,所以\(C_{n}\)也是1, XOR之后为0;假设\(C_{n-1}\) = 0,因为一正一负A和B有且仅有一个是1,1 + 0 = 1,不进位,所以\(C_{n}\)也是1, XOR之后为0
  • 两负得正数overflow -> 假设\(C_{n-1}\) = 1,因为两个负数AB全部是1,1 + 1 + 1 = 11,进位,\(C_{n}\) = 1,留下在最高位的数仍然是1(11去掉前面的1,剩下的还是1),结果仍然是负数,不overflow,XOR之后也是0;假设\(C_{n-1}\) = 0,因为两个负数AB全部是1,1 + 1 + 0 = 10,进位,\(C_{n}\) = 1,留在最高位的数是0,结果是正数,两个负数相加得正数,overflow,1 XOR 0 = 1
  • 两正得负数overflow -> 假设\(C_{n-1}\) = 1,因为两个正数AB全部是0,0 + 0 + 1 = 1,不进位,\(C_{n}\) = 0,留下在最高位的数是1,结果变成负数,overflow,0 XOR 1之后是1;假设\(C_{n-1}\) = 0,因为两个正数AB全部是0,0 + 0 + 0 = 0,不进位,\(C_{n}\) = 0,留在最高位的数是0,结果是正数,不overflow,XOR的结果也是0

严谨的证明:画真值表,把每种情况列出来,最后发现\(C_{n} \oplus C_{n-1}\) 运算的结果和V = ABS' + A'B'S 一样,即证明这两个表达式完全等价。(ECE120的考试,证明逻辑表达式的等价,不用多想去用boolean运算法则,直接画真值表就行)

Optimize Logic Expression(K-map)

⚠️very important

一些术语:

  • Minterm/Maxterm:代表了真值表的一行,所有输入必须出现(以其本身或其complement的形式)且只能出现一次,minterm输入之间是AND关系,maxterm输入之间是OR关系
  • SOP:内层是AND,外层是OR的逻辑表达式 e.g ABC + A'B'
  • POS:内层是OR,外层是AND的逻辑表达式 e.g (A + B')(A' + B + C)
  • Canonical form:由midterm组成的的SOP,或是由maxterm组成的POS。canonical是标准表达式,对于同一个真值表有很多表达式(各种变形化简),难以判断不同的表达式是否表达相同的逻辑。canonical的表达式就是直接用真值表(看着哪行是1写sop 看着哪行是0写pos的最原始表达式)这样的表达式对于一个确定的真值表是唯一的,方便比较
  • implication 逻辑关系:implication为True当且仅当条件为真的时候结论也为真,条件为假时结论的真假无所谓

虽然canonical form的逻辑表达式对于特定的真值表是唯一确定的,但是它往往比较复杂,不符合设计电路的要求(参见判断逻辑表达式优劣)实际情况下需要我们化简变形逻辑表达式

化简逻辑表达式有两种方法,第一种是比较麻烦的implicant分析法(考试不会考,只需要了解概念),第二种是非常非常非常重要的考点K-map化简法

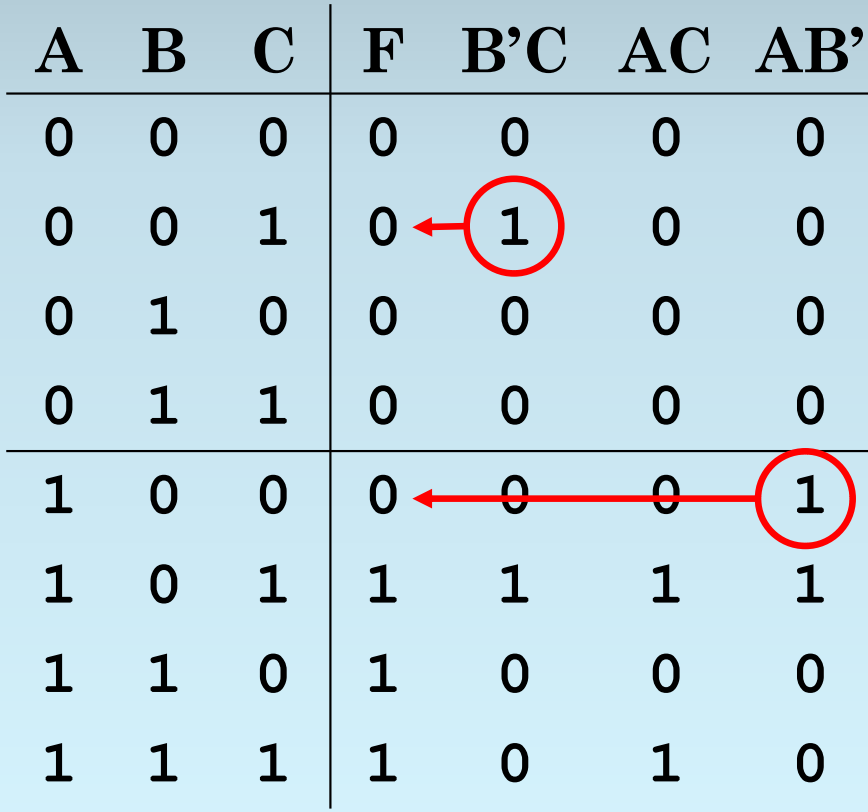

implicant分析法:对于F = AB'C + ABC' + ABC 我们知道AB'C是F的一个implicant(当AB'C为1时F一定为1,当AB'C为0时F不知道/无所谓),但是AB'C不一定是F的prime implicant(最简implicant),就是说,也许此处还可以化简掉一些字。implicant分析法就是列真值表,看AB' AC B'C里面有没有是F的implicant的,如果有,就说明原来的AB'C还可以化简,用新的implicant代替原来的。依次分析AB'C ABC' ABC这三个implicant,化简,再分析,在化简(如果可以的话),直到得到所有的项都是prime implicant,不能再化简了为止

implicant

原理:

  • AC作为一个implicant只包含函数F的部分信息,所有的信息取决于各个implicant
  • AC包括的信息(出1的情况)一定比AB'C多,所以不用担心替换后信息会缺失
  • 如果以个式子不是implicant,即存在表达式为1时F为0,说明这个式子和F的输出没有直接关系,因此它也不可能出现在F化简后的表达式中

K-maps

grey code:

k-maps绘制表格的时候 00 01 11 10的排序和我们通常按照从小到大书写二进制数字 00 01 10 11的顺序不同,因为k-maps采用了格雷码编写,这种编码的特点是相邻两个数之间只相差一位,首位循环(即头00和尾10也满足相差一位的特点)这种编码构成了k-maps可以用来化简逻辑表达式的数学原理,因为相邻的方格只有一个位置是不同的,如果这两个方格可以被圈到同一个圈中,那么说明不同的位置的那个literal是没有用的,可以被化简的,比如,10代表AB'和11代表AB被圈在了一起,AB' + AB = A,这个不一样的literal B是没有用的,因为它1/0对F的输出不起作用(输出都为1或者是0)。grey code的编码方式也决定了k-maps圈的时候一定是矩形,因为非矩形不能体现相邻两个方格输出相同,可以化简一个literal的性质

注意:考试的时候,画表格别写错10 和 11的顺序,把真值表的内容填写到k-maps的时候也要特别小心顺序的对换(一般真值表都是以00 01 10 11从小到大的顺序书写的)

一点个人小小的脑洞(与考试无关):可不可以写出N位的grey code呢?1位的grey code 0 1, 2位的grey code 00 01 11 10,3位的grey code ?其实grey code的书写是一种控制变量的过程,再加上一点小小的镜像可以写出任意位的grey code。比如我想写3位,都从000开始,我先控制第一位第二位都不变 000 -> 001, 然后需要改变一位,按照从低到高的顺序,改变第二位,001 -> 011,然后 011 -> 010,注意到其实就是在2位的grey code前面加上了一个0。然后我不得不改变第一位了(最高位)010 -> 110 然后怎么写呢?最高位现在被固定为1了,后面两位的变化顺序是模仿2位grey code 00 -> 01 -> 11 -> 10,我希望满足grey code的性质,即相邻两串二进制之间只差一位,那么很简答,既然我原来是00 -> 01 -> 11 -> 10这个顺序写过来的,我现在就是10 -> 11 -> 01 -> 00倒着写回去(镜像),得到3位的grey code为000 001 011 010 110 111 101 100正好首尾循环。同样,如果想写4位的grey code,前八位,我控制变量最高位位0,在3位grey code前添0,得到0000 0001 0011 0010 0110 0111 0101 0100,后八位,控制最高位为1,后三位倒着写回去 1100 1101 1111 1110 1010 1011 1001 1000,同样的方法可以被应用到N位

K-map是大概有三种类型的题目,1.求SOP表达式 2.求POS表达式 3.化简含有don't care(X)的逻辑表达式

SOP

SOP的形式在真值表上对应的是输出为1的一排。看输出为1的行,如果输入literal为0,对应输出1,那么该literal取非(NOT),所有的literal用AND连接,比如真值表的第三行,写做F'N'BG',最后把这些minterm全部加起来就是F的canonical form

接着求最简表达式,把这个真值表填写到k-map里面,在填写的时候注意顺序(11在10前面!)

F N B G Q
0 0 0 0 1
0 0 0 1 1
0 0 1 0 1
0 0 1 1 1
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 1
1 0 0 0 1
1 0 0 1 0
1 0 1 0 1
1 0 1 1 1
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 0

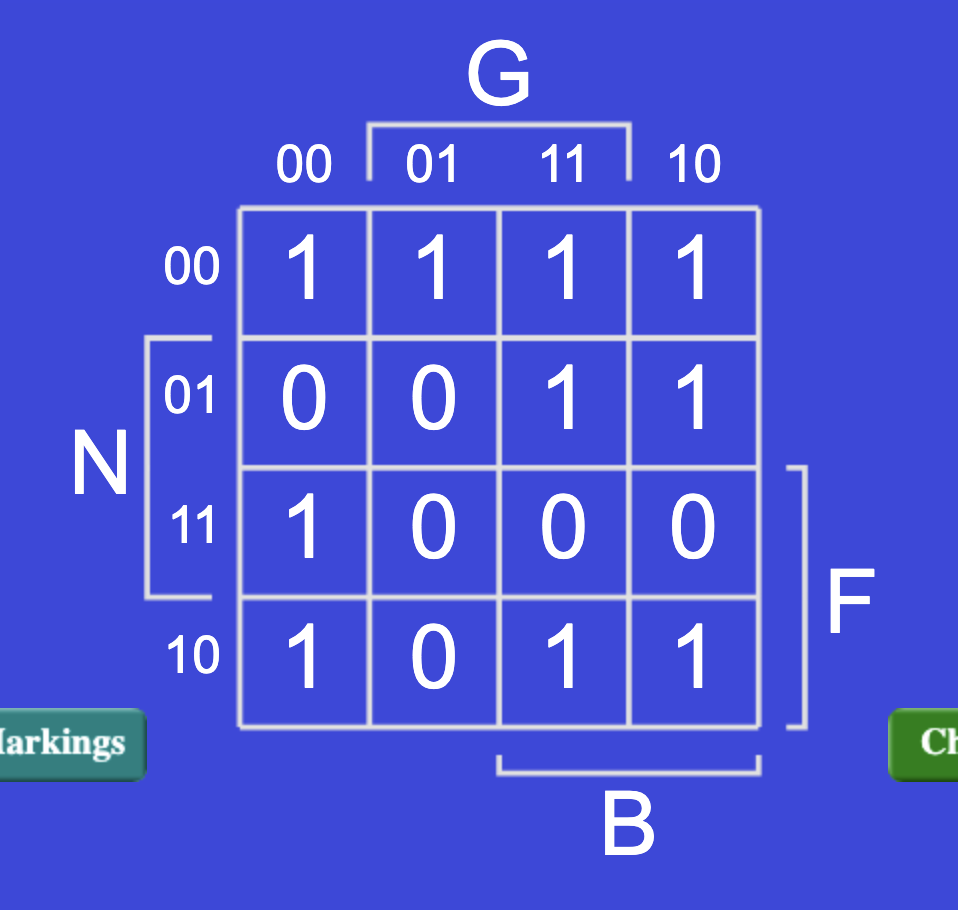

sop1

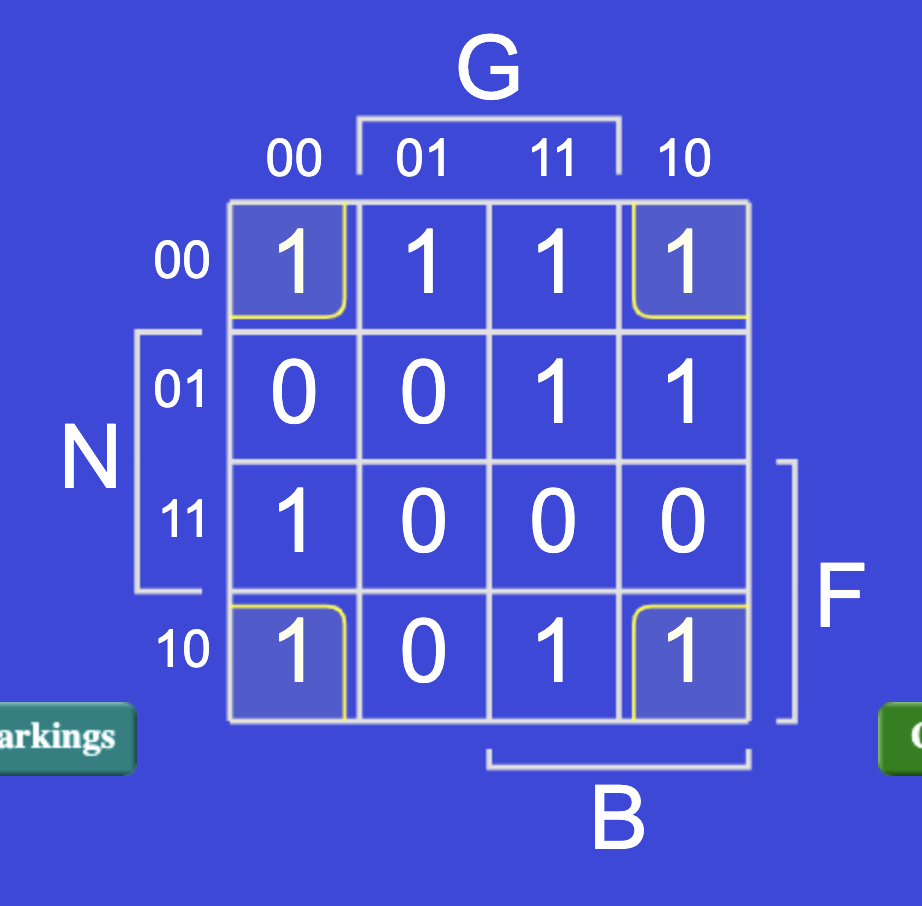

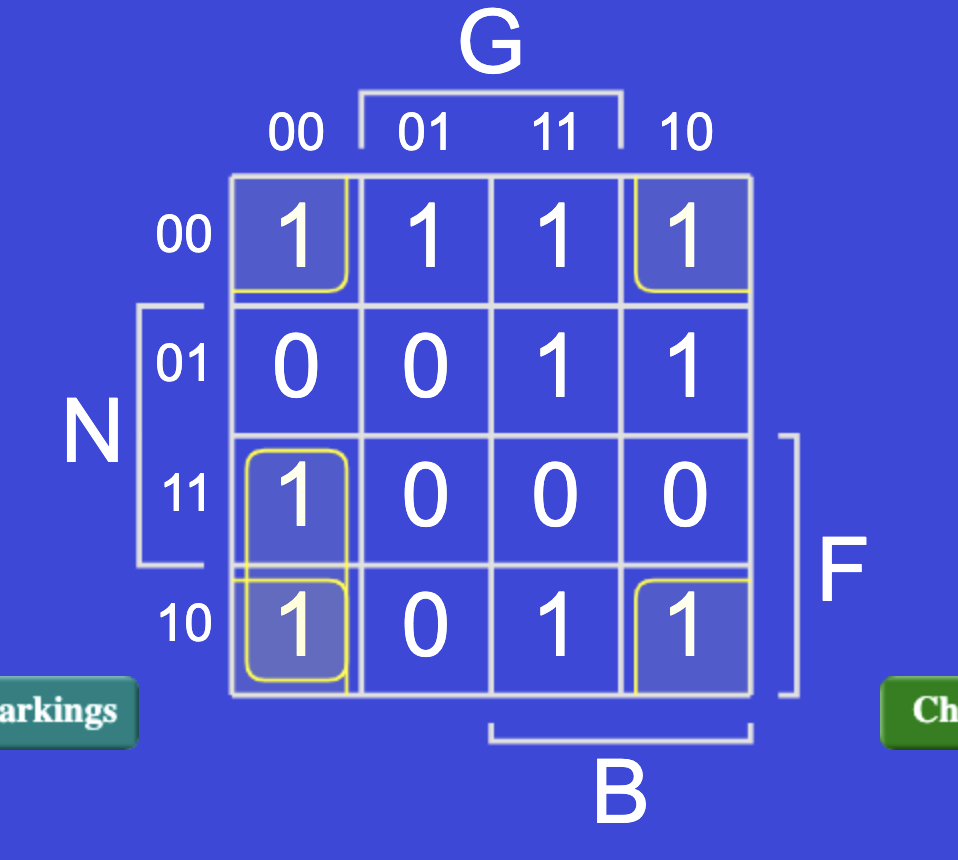

然后开始圈k-maps,原则为1.所有的1都要被包括在某个圈中 2.圈要尽可能的大 3.圈的总数要尽可能小 满足这三条要求之后,就可以得到化简结果。我个人会喜欢先检查四个角,因为grey code具有循环性,所以上下左右边界的圈很容易全错(易圈小)。可以看到这个k-map四个角上都有1,可以组成一个大圈,先圈起来。然后在检查边缘的1,1100位置对应的1,看上下左右,上右为0,左边(即1110这个格子)也为0,下方为1,所以只能向下圈。

Image 1 Image 2

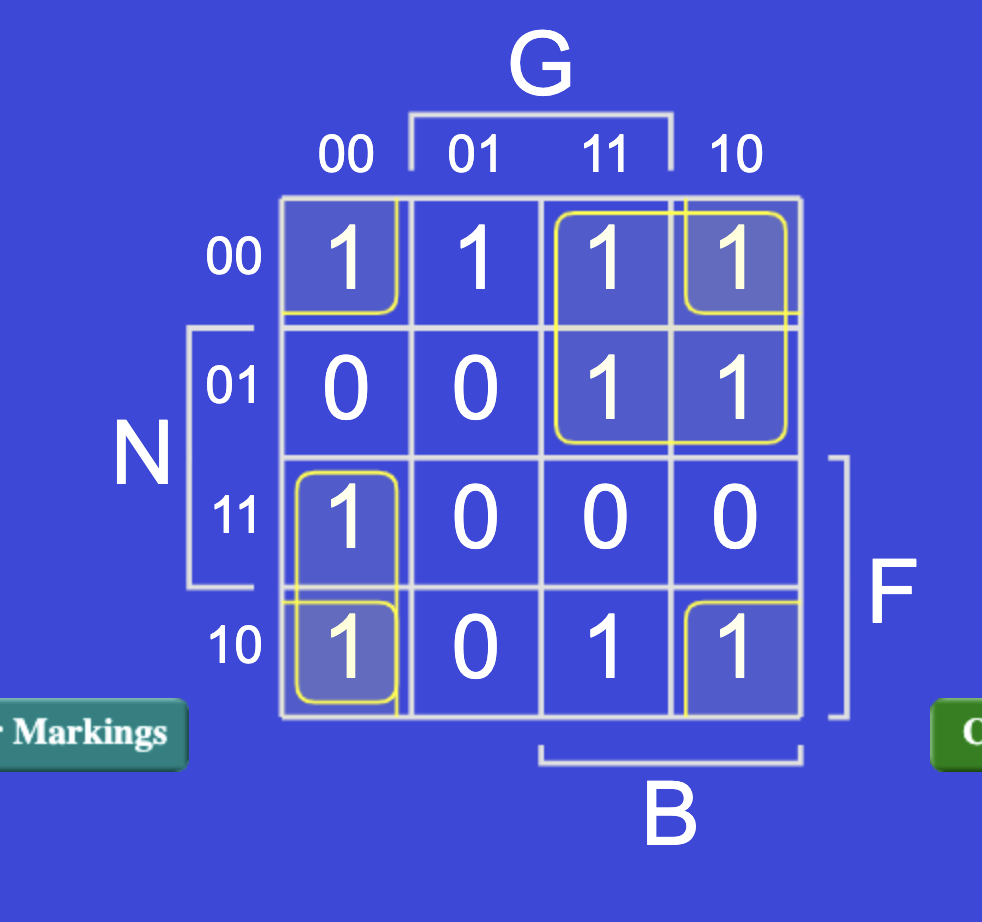

然后看0110这个边缘的1,可以与左边和上面的1组成一个圈。在看1011这个1,可以向下方延伸,4个1组成一个圈。

Image 1 Image 2

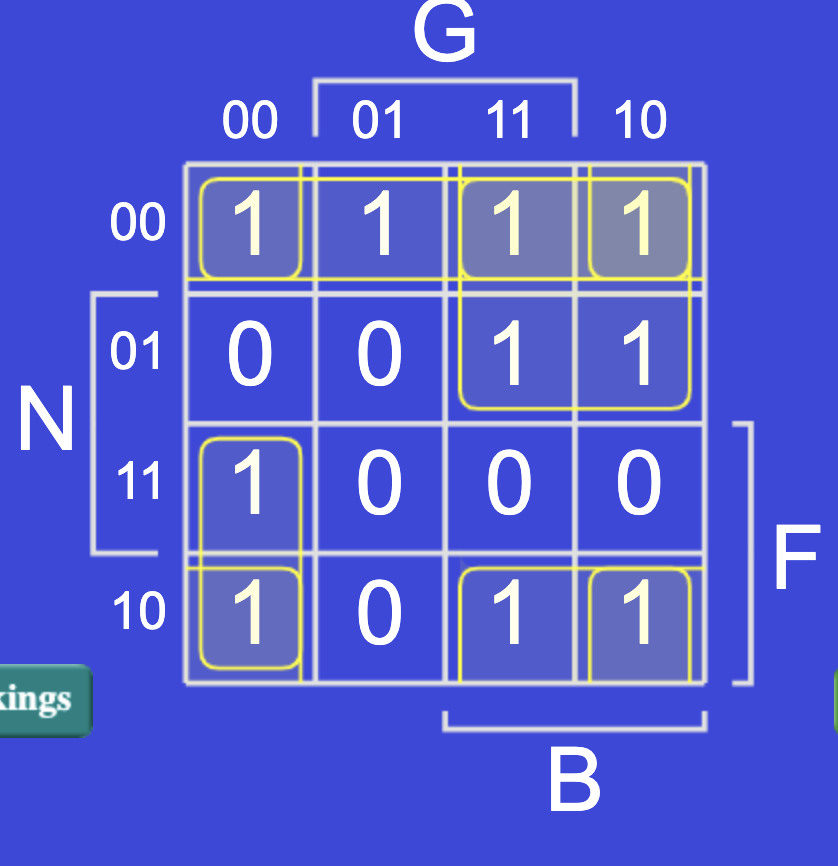

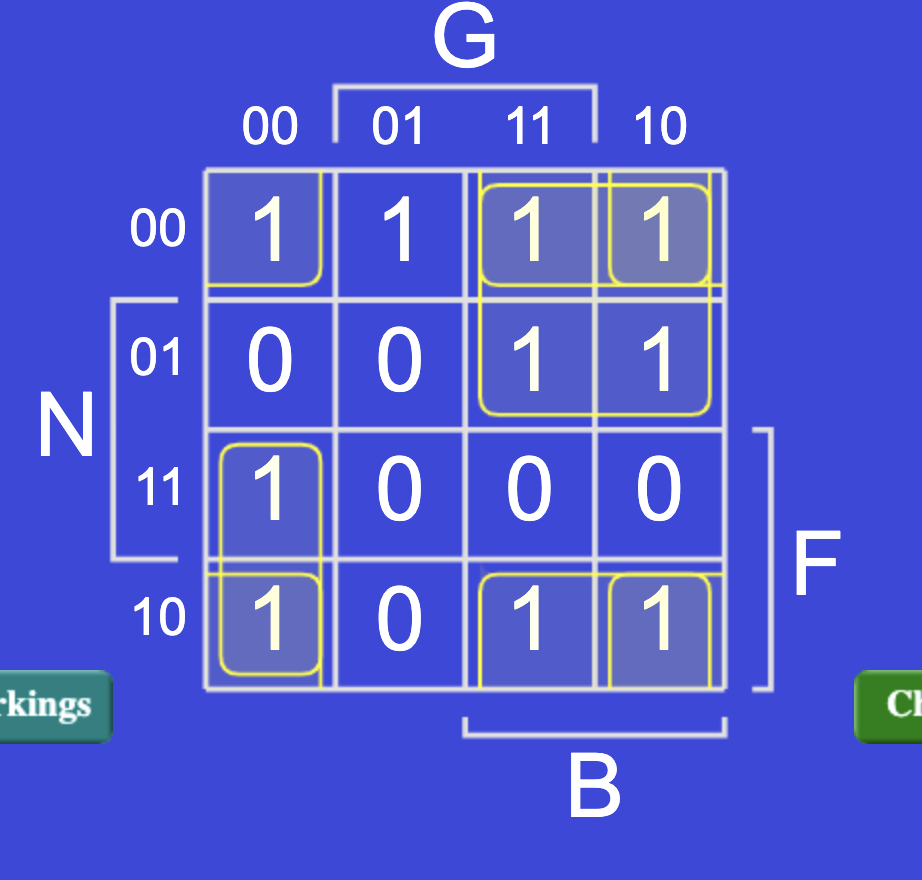

还有一个落单的1(0001),横排组成一个圈。最后检查是否有重复的圈,发现对角线四个1都已经被包含到其他圈里面了,所以可以去掉这个圈。

Image 1 Image 2

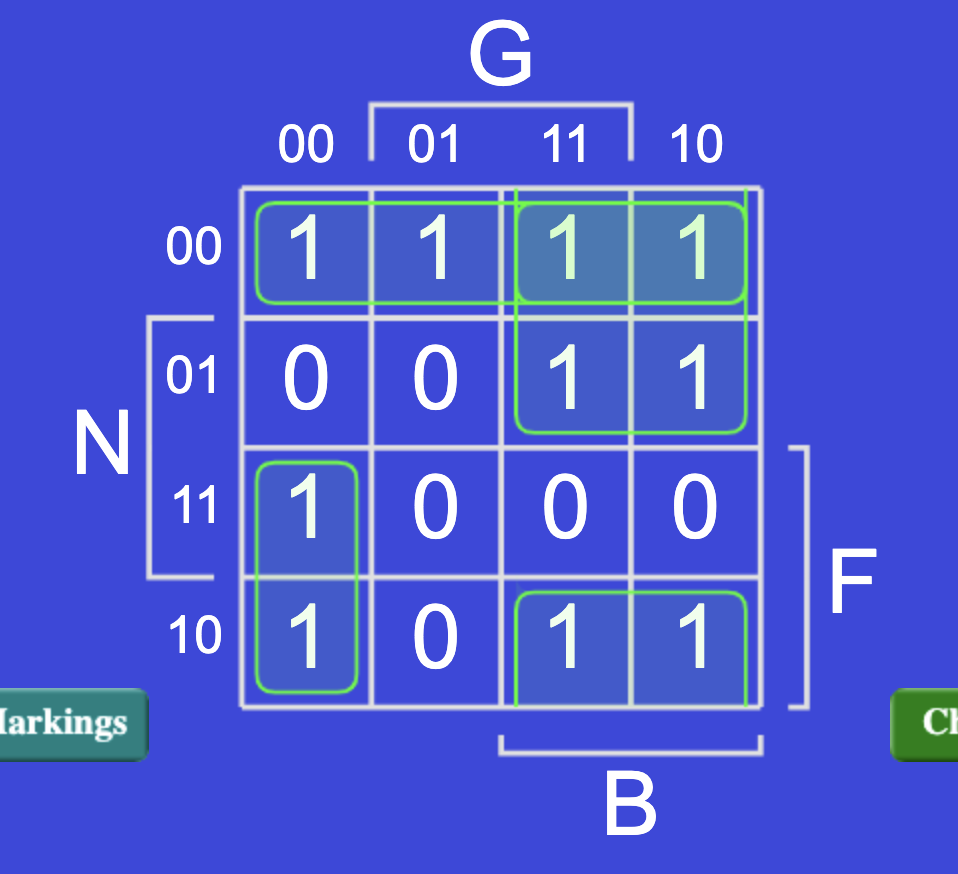

圈好k-map之后,写出化简的表达式SOP

  • 最上方横着的圈,对应左侧的00 -> N'F'
  • 右侧的四个1,对应左侧00 01(不变的是0),上方的11 10(不变的是1) -> F'B
  • 左下方的两个1,对应左侧11 10(不变的是1),上方00 -> FB'G'
  • 右下方和右上方连在一起的圈,对应左侧10 00(不变的是0),上方的11 10(不变的是1) -> N'B
  • Q = N'F' + F'B + FB'G' + N'B

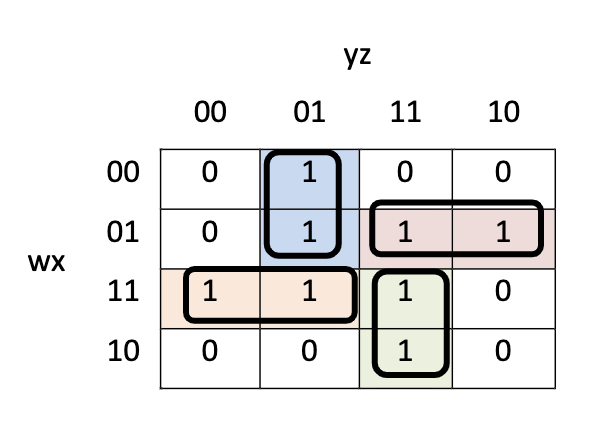

最后检查有无重复的圈这步很重要,例如以下k-maps,依据圈尽可能大的原则,一上来的时候会圈中间的四个1,然后为了把边缘的四个1包含进去,又圈了4个小圈,最后发现中间的那个大圈被包含了,大圈需要被去除(虽然大圈对应的表达式会更加简单)

Image 1 Image 2

POS

POS的形式在真值表上对应的是输出为0的一排。看输出为0的行,如果输入literal为1,对应输出0,那么该literal取非(NOT),所有的literal用OR连接,比如真值表查看真值表的第六行,写做F + N' + B + G',这么写的原理是OR的逻辑是全0才出0,所以是1的literal要非一下,然后已知FNBG = 0100 0101 1001 1101 1110 1111的时候输出Q都为0,逻辑为但凡满足一种情况,最后输出一定为0,这个是AND有0出0的逻辑,所以最后把这些maxterm全部product(AND)起来就是F的canonical form

pos

用k-maps化简POS过程完全与SOP一样,只不过圈的是0而不是1。圈完之后写表达式,橙色的圈,对应左侧01,上方00 01(不变的为0)F + N' + B;蓝色的圈,对应左侧11 10(不变的为1),上方01 F' + B + G';紫色的圈,对应左侧11,上方11 10(不变的为1)F' + N' + B'

Q = (F + N' + B)(F' + B + G')(F' + N' + B')

Don't Care

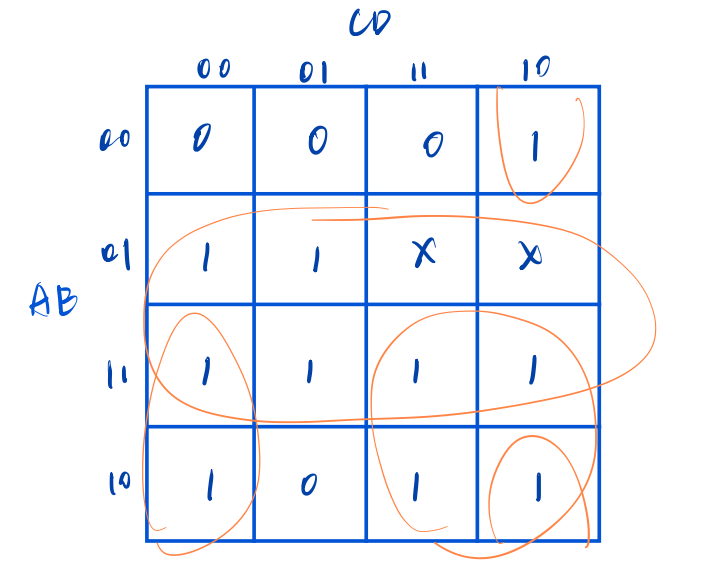

带有Don't Care(X)的题目是K-map中最难的一类,也是最容易错的。Don't care是用来表示1.一些不可能的input情况(因为input不会发生,所以output是什么都不重要) 2.一些不重要的input,对于这些input,我们不关注它的output是什么。 Don't Care是实际问题中容易碰到的情况。

有Don't care的k-maps的化简准则 1.所有的1必须被包括,但是x(don't care)可以被包括也可以不被包括 (对应实际问题中输出不重要,可1可0) 2.包括1的圈尽可能大 3.圈的数量尽可能小

don_t_care

Tips

我个人解K-map问题的一些顺序:

  • 先看四个角(边缘特别容易漏),如果四个角上都有1/0,先圈起来
  • 再看边缘,以SOP举例,看1,对于一个边缘的1,需要上下左右全部看一遍,其中也许"上下"是循环的上下,比如左上角的1,它对应的上就是左下角的1;"左右"是循环的左右,最左侧边缘的左边是最右侧边缘
  • 然后看中间(从最多的1开始检索,能不能圈8个1?能不能圈4个1?能不能圈2个1)
  • 最后检查一下有没有重叠的圈,去除

其他说明:

  • k-map化简的结果不唯一,比如对于一个map最少的圈数量为3,但是这3个圈的圈法可能不同
  • SOP简单还是POS简单不能直接判断,需要都写出来观察(如果题目要求比较的话)

POS SOP与电路

根据MOSFET的性质,CMOS电路比较容易搭建的逻辑门是NAND和NOR,根据logic-completeness,NAND或NOR单独都可以表示任何一种逻辑表达式。所以我们希望把pos sop化成相应的NAND/NOR表示,方便搭建电路

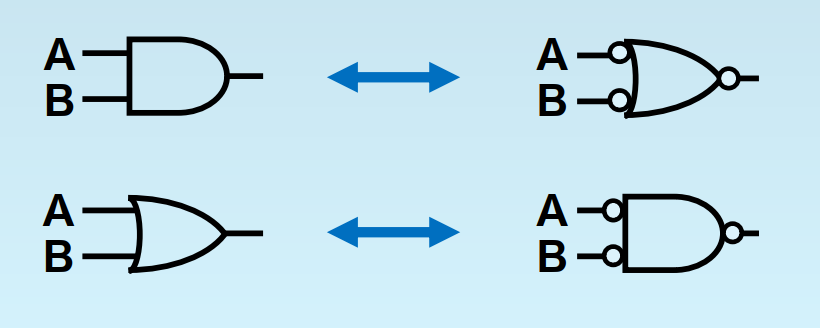

化简表达式的基本法则是De Morgan's Laws:1.A'B' = (A + B)' 2.(AB)' = A' + B'

demorgan_graph

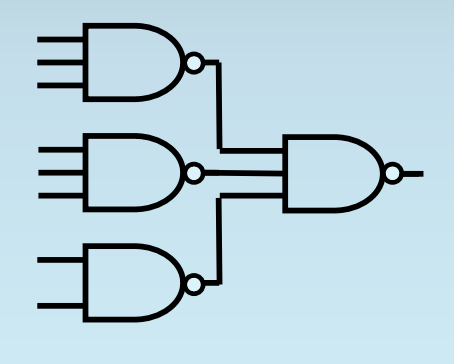

SOP -> 2 level NAND

SOP可以转化成两层的NAND(假设A和A’都可以直接得到),使用的公式为 A'B' = (A + B)' -> A + B = (A'B')' e.g 根据前面例子里得到的 Q = N'F' + F'B + FB'G' + N'B -> Q = ((N'F')'(F'B)'(FB'G')'(N'B)')'

Image 1 Image 2

demorgan_graph

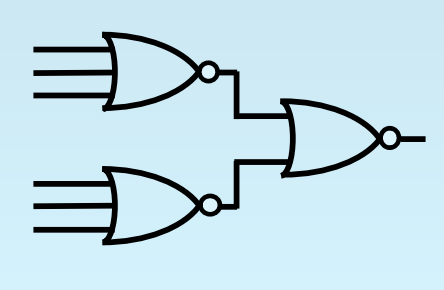

POS -> 2 level NOR

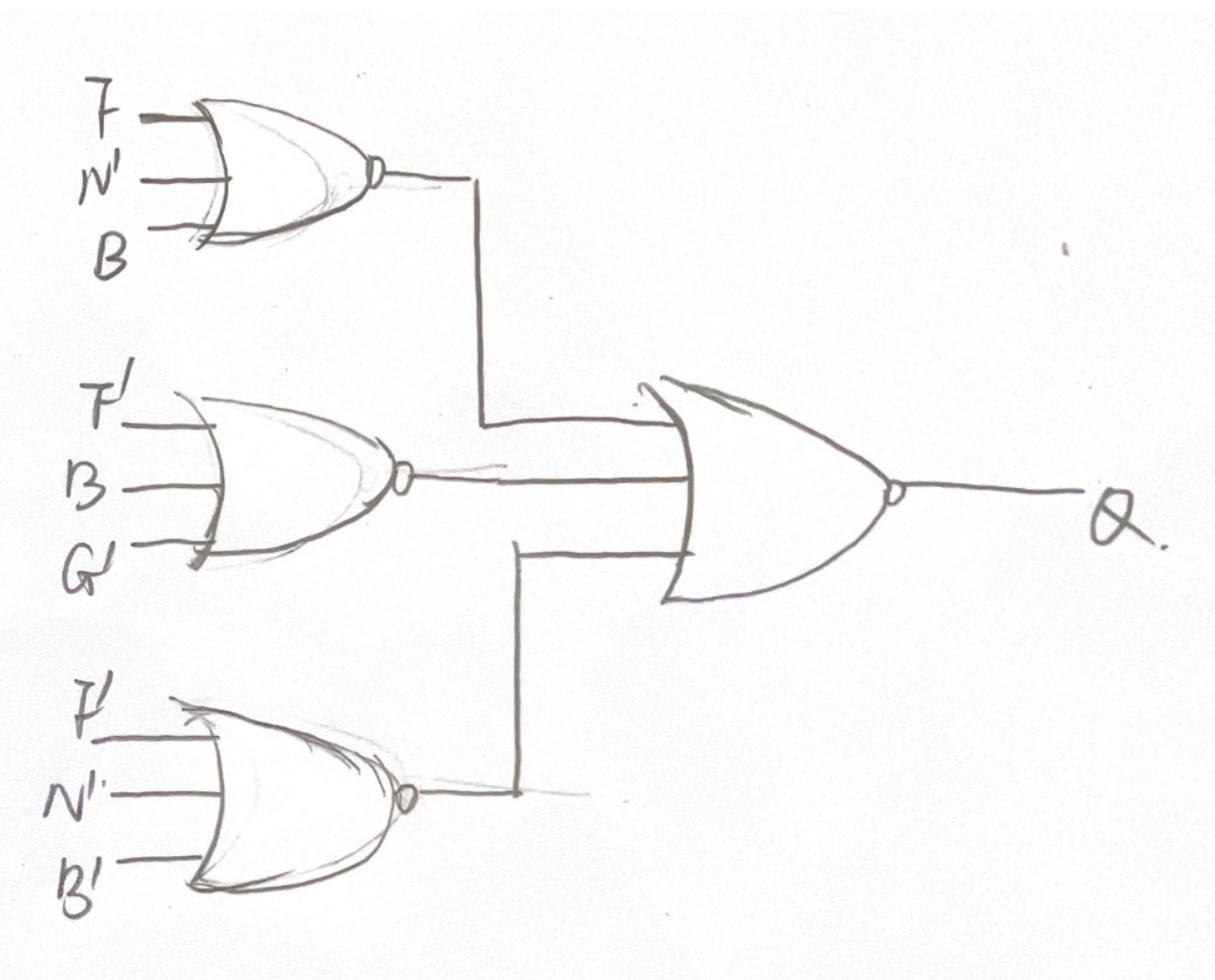

POS可以转化成两层的NOR(假设A和A’都可以直接得到),使用的公式为 (AB)' = A' + B' -> AB = (A'+ B')' e.g 根据前面例子里得到的 Q = (F + N' + B)(F' + B + G')(F' + N' + B') -> Q = ((F + N' + B)' + (F' + B + G')' + (F' + N' + B')')'

Image 1 Image 2

demorgan_graph

逻辑表达式的对偶性(Duality)

布尔表达式有对偶性,得到其对偶式子的方法为:1.AND 变 OR,OR 变 AND 2.1变0,0变1

对偶式子表示的逻辑和原布尔表达式并不相同,对偶性主要用在:

  • 设计CMOS电路中(参见对偶性补全电路
  • 从F表达式快速获得F'表达式(是对偶性补全电路背后的数学原理)
  • 从已知逻辑表达式等式推出对偶形式的等式

2从F得到F'

从F得到F',一般要用DeMorgan’s Laws逐步推导,更快捷的方式是先求出F得对偶式,然后把每个literal都取非

F = AB (C + (DL'G(B' + A + E))) (H + (J'A'B))

1.用DeMorgan’s Law

F' = (AB (C + (DL'G(B' + A + E))) (H + (J'A'B)))'

从最外层开始打开

F' = A' + B' + (C + (DL'G(B' + A + E)))' + (H + (J'A'B))'

F' = A' + B' + C'(DL'G(B' + A + E))' + H'(J'A'B)'

F' = A' + B' + C'(D' + L + G' + (B' + A + E)') + H'(J + A + B)

F' = A' + B' + C'(D' + L + G' + BA'E') + H'(J + A + B)

2.用对偶性

F 的对偶 = A + B + (C (D + L' + G + (B'AE))) +(H (J' + A' + B))

把对偶式子里面的每个字母都取非

F' = A' + B' + C'(D' + L + G' + BA'E') + H'(J + A + B)

用对偶式子得到F'的原理是用DeMorgan’s Law来逐层展开就会导致AND变成OR,OR变成AND,并且literal加非

3对偶等式

已知:

A(B+C) = AB + AC

根据对偶性(等式左右都变成对偶式子)得到

A + BC = (A + B)(A + C)

已知:DeMorgan’s Laws

(A + B)' = A'B'

根据对偶性得到

(AB)' = A' + B'

已知:

AB + A'C + BC = AB + A'C

注:这个等式可以用k-map推导,也可以用逻辑表达式运算得到 BC = A'BC + ABC -> AB + A’C + BC = AB + A’C + A'BC + ABC 因为AB是包含ABC A'C是包含A'BC的,所以后两项被前两项“吸收” = AB + A'C

根据对偶性得到

(A + B)(A' + C)(B + C) = (A + B)(A' + C)

怎么理解原等式成立,对偶后的等式成立?首先要明确,对偶后的式子不等于原始式子,如 F = A + B 肯定不会等于 F = AB。对偶等式的两边,就像对两个函数进行相同的操作,操作完函数仍然相等(类比:f(x) = g(x) -> f'(x) = g'(x)原函数相等,导函数相等)
